Diagnóstico estructural de ultra alta resolución
La conservación de obras históricas y construcciones civiles exige conocer el estado interno de los materiales sin alterar su integridad. El TOMOKIT resuelve este desafío aplicando principios de tomografía sísmica para reconstruir imágenes del interior de columnas, vigas y muros. Esta tecnología revela discontinuidades, huecos o falta de homogeneidad con una precisión muy superior a los métodos de prospección tradicionales, facilitando intervenciones precisas.
Transductores piezoeléctricos de acoplamiento no invasivo
A diferencia de los estudios geológicos de suelo que utilizan geófonos, este kit emplea transductores piezoeléctricos diseñados específicamente para adherirse a elementos estructurales sólidos sin causar daños. Al medir exactamente el tiempo de tránsito y la amplitud de las ondas sísmicas a través de la sección, el sistema recopila los datos necesarios para mapear la distribución de las propiedades físicas y mecánicas en todo el elemento analizado.
Ecosistema sincronizado para máxima eficiencia
El kit proporciona un flujo de trabajo "llave en mano" al centralizar la captura de datos mediante la interfaz TOMBOX de 12 canales. Al integrar armónicamente el martillo instrumentado y el sensor de trigger especializado, se garantiza una sincronización absoluta entre la emisión del impacto y el registro de la red de sensores. Esto reduce drásticamente el ruido operativo en campo y asegura una discretización impecable de la estructura durante la simulación y modelado de datos en la oficina.
Sismógrafo TOMOKIT
SKU: 016
MAE TOMOKIT
El MAE TOMOKIT es un sistema integral de tomografía sísmica diseñado para la evaluación no destructiva de mampostería, vigas y estructuras de patrimonio histórico. Este kit avanzado permite generar imágenes detalladas del interior de los materiales constructivos, revelando anomalías y defectos ocultos con una resolución excepcional para garantizar la máxima seguridad estructural.
Características
| Aplicación principal | Tomografía sísmica para evaluación no destructiva en estructuras complejas (mampostería, madera, piedra y obras de interés cultural). |
|---|---|

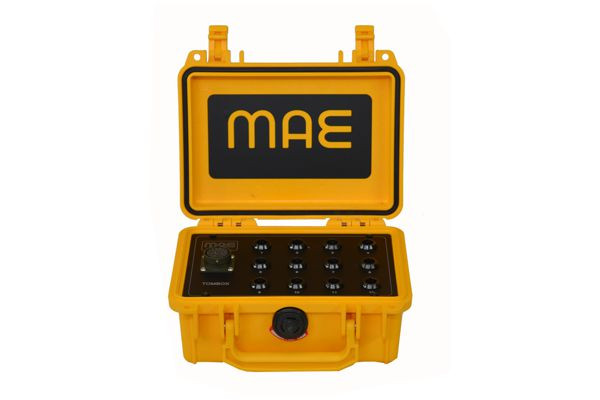

| Interfaz de adquisición | Incluye módulo TOMBOX, una interfaz de 12 canales para centralizar la conexión de los sensores estructurales. |
| Sensores de medición | Equipado con 12 transductores piezoeléctricos (SPZ) de alta sensibilidad, optimizados para superficies estructurales en lugar de geófonos tradicionales. |
| Sistema de generación de ondas | Martillo instrumentado MS243 para pruebas sónicas, acompañado de su cable de conexión dedicado. |
| Sincronización de disparo | Incluye un sensor de trigger específico (TRGPZ) para marcar con exactitud el inicio de la propagación de la onda en la estructura. |
| Capacidad analítica | Permite el modelado numérico para reconstrucciones 2D y 3D basadas en la velocidad y atenuación de las ondas sísmicas. |
| Aplicación principal | Tomografía sísmica para evaluación no destructiva en estructuras complejas (mampostería, madera, piedra y obras de interés cultural). |
|---|---|
| Interfaz de adquisición | Incluye módulo TOMBOX, una interfaz de 12 canales para centralizar la conexión de los sensores estructurales. |
| Sensores de medición | Equipado con 12 transductores piezoeléctricos (SPZ) de alta sensibilidad, optimizados para superficies estructurales en lugar de geófonos tradicionales. |
| Sistema de generación de ondas | Martillo instrumentado MS243 para pruebas sónicas, acompañado de su cable de conexión dedicado. |
| Sincronización de disparo | Incluye un sensor de trigger específico (TRGPZ) para marcar con exactitud el inicio de la propagación de la onda en la estructura. |
| Capacidad analítica | Permite el modelado numérico para reconstrucciones 2D y 3D basadas en la velocidad y atenuación de las ondas sísmicas. |
