El estándar de entrada para sísmica de pozo y superficie
El sismógrafo MAE ST6 redefine la portabilidad en la prospección geofísica sin comprometer la resolución. Diseñado específicamente como la solución óptima para ensayos Down-Hole y Cross-Hole, este equipo de 6 canales procesa las señales mediante convertidores Delta-Sigma de 24 bits independientes. Su electrónica de bajo ruido detecta umbrales de amplificación desde 1µV, lo que también lo faculta para registrar vibraciones estructurales y ejecutar metodologías pasivas avanzadas como el método Nakamura (HVSR) y M.A.A.M.
Operatividad ágil impulsada por software
El diseño del ST6 prescinde de complejas consolas físicas al derivar todo el procesamiento y configuración a la aplicación sísmica X820S, instalable en cualquier laptop o tablet Windows. Mediante un único cable USB, el especialista puede configurar los filtros digitales (pasa bajo hasta 2000Hz), programar el tiempo de pre-trigger y verificar instantáneamente el estado de los cables gracias al "Geophones test" automático, que identifica sensores desconectados o en cortocircuito antes de iniciar la medición.
Escalabilidad en un formato de bolsillo

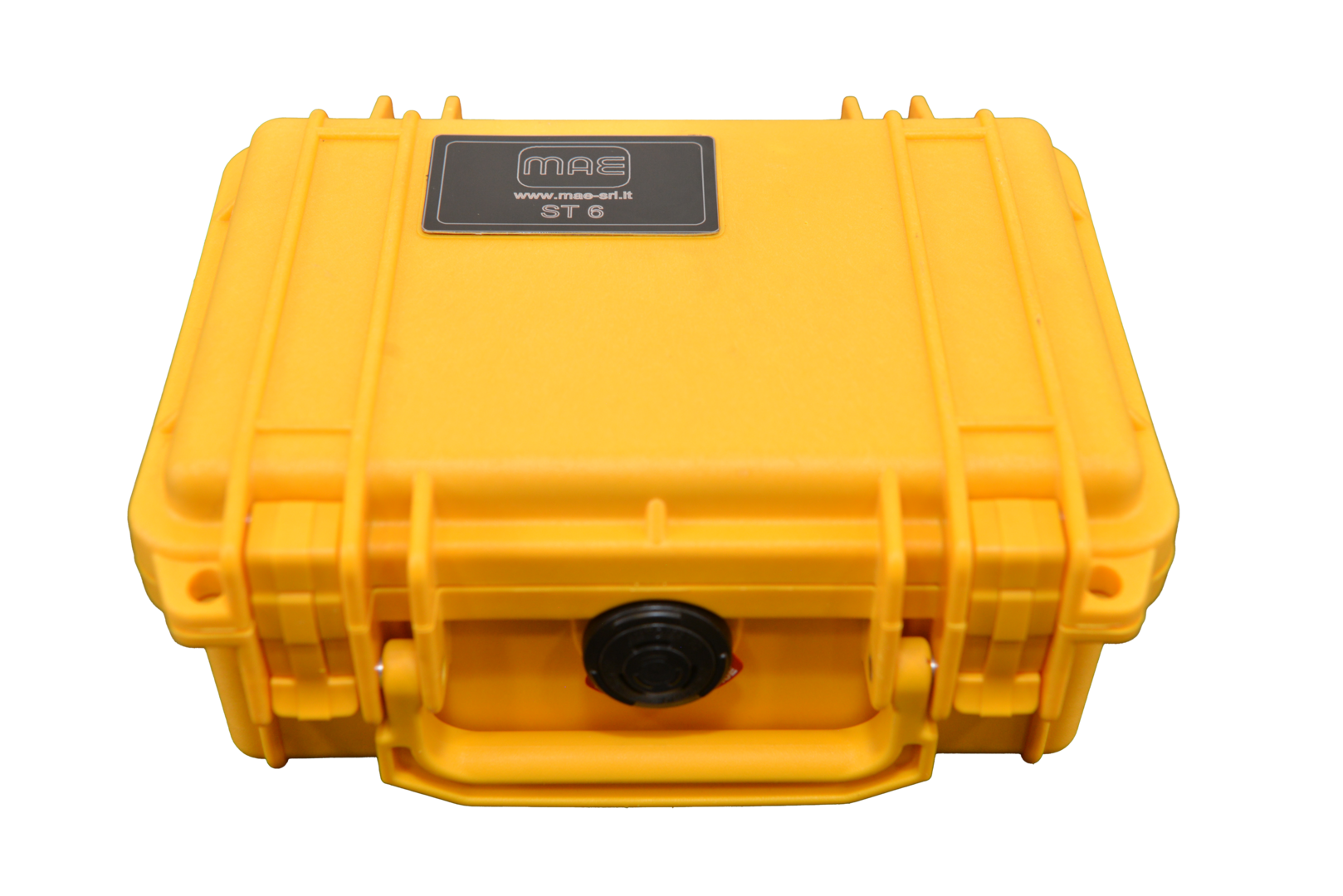

Alojado en un maletín industrial IP67 de dimensiones ínfimas (21x17x10 cm) y pesando solo medio kilogramo, el ST6 garantiza el acceso a terrenos logísticamente desafiantes donde equipos más voluminosos fracasarían. Además, su arquitectura permite escalar el sistema: al combinarlo con la unidad MSR624 o al integrar sensores 3D, el ST6 duplica su capacidad hasta los 12 canales, habilitando la ejecución de tomografías de refracción, ensayos MASW y monitoreo de microtremores a un costo altamente competitivo.
Sismógrafo ST6
SKU: 011
MAE ST6
El MAE ST6 es un sismógrafo digital ultracompacto de 6 canales (ampliables a 12) y 24 bits, ideal para estudios de sísmica de pozo (Down-Hole, Cross-Hole) y microzonificación (HVSR, M.A.A.M.). Su diseño robusto, peso de apenas 0.5 kg y conexión directa por USB a cualquier computadora lo convierten en la solución portátil perfecta para el análisis estructural y geofísico en condiciones de difícil acceso.
Características
| Conversión A/D | Tecnología Delta-Sigma de 24 bits con un rango dinámico de 144 dB (dinámico) y 109 dB (a 1ms). |
|---|---|
| Canales de adquisición | 6 canales base para geófonos 1D, ampliable a 12 canales conectando sensores 3D o interconectando la unidad MSR624. |
| Frecuencia de muestreo | Rango desde 250 Hz hasta 12 kHz en modo activo; y 251 Hz, 502 Hz, 1008 Hz en modo pasivo. |
| Ajuste de ganancia | Configurable por software desde 0 hasta 36 dB. |
| Diagnóstico de campo | Función "In-line test" para verificación automática de geófonos y análisis de ruido ambiental. |
| Filtrado activo | Filtro Anti-aliasing (80% Nyquist) y rechazo de modo común de 110 dB a 50 Hz/60 Hz. |
| Alimentación y resistencia | Se alimenta vía USB externa, integra carcasa IP67, resiste temperaturas de -20°C a 80°C y pesa solo 0.5 kg. |
| Gestión de datos | Ventana de captura de 6255 muestras pre-trigger y 29127 post-trigger, con exportación nativa en .seg2 y .csv. |
| Conversión A/D | Tecnología Delta-Sigma de 24 bits con un rango dinámico de 144 dB (dinámico) y 109 dB (a 1ms). |
|---|---|
| Canales de adquisición | 6 canales base para geófonos 1D, ampliable a 12 canales conectando sensores 3D o interconectando la unidad MSR624. |
| Frecuencia de muestreo | Rango desde 250 Hz hasta 12 kHz en modo activo; y 251 Hz, 502 Hz, 1008 Hz en modo pasivo. |
| Ajuste de ganancia | Configurable por software desde 0 hasta 36 dB. |
| Diagnóstico de campo | Función "In-line test" para verificación automática de geófonos y análisis de ruido ambiental. |
| Filtrado activo | Filtro Anti-aliasing (80% Nyquist) y rechazo de modo común de 110 dB a 50 Hz/60 Hz. |
| Alimentación y resistencia | Se alimenta vía USB externa, integra carcasa IP67, resiste temperaturas de -20°C a 80°C y pesa solo 0.5 kg. |
| Gestión de datos | Ventana de captura de 6255 muestras pre-trigger y 29127 post-trigger, con exportación nativa en .seg2 y .csv. |
